單相消防EPS應急電源_消防應急單相EPS接線圖

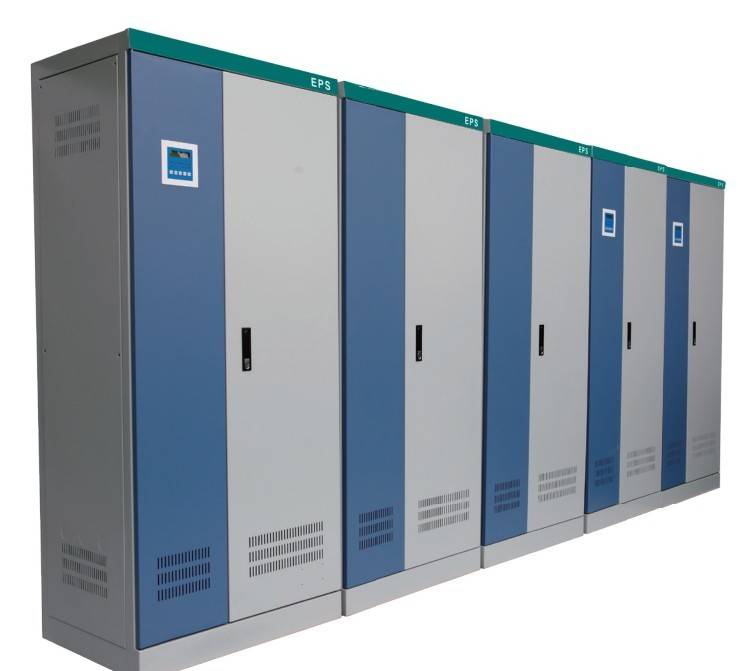

EPS應急電源在消防應急供電及工業后備供電領域發揮了不可替代的作用，負載多樣化帶來的方案設計是否合理這一問題總是困擾著眾多客戶。愈翼EPS應急電源設計接線圖將以連載的方式，陸續將消防應急照明燈具集中電源、消防設備專用電源及通用型EPS應急電源接線圖如何設計發布出來，以此來與設計師和機電負責人一起為機電項目提供更合理的EPS應急電源選配設計方案。
消防應急照明EPS應急電源適用于建筑、高鐵、地鐵、高速公路等公眾場合，在火災、地震、臺風等意外發生時公眾場所內的應急照明、逃生路線指示等消防應急燈具提供緊急電力供應，事關生命安全責任重大；其屬于國家消防管理部門強制性檢驗和認證管理的產品，每個型號規格都必須取得國家相關部門的檢驗認可證書，且不得隨意改變產品的功能、結構、外形、部件品牌、電池配置等參數。
一.單相單輸入單相多回路輸出接線圖

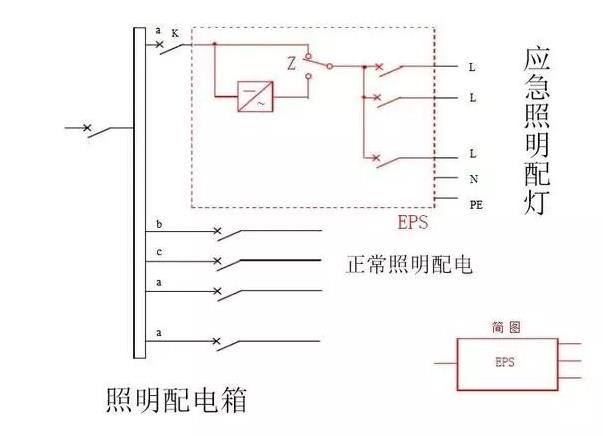

（單相單輸入單相多回路輸出接線圖）
說明：
1.本圖為應急照明集中供電接線應用圖；
2.當有市電時，由市電給負載供電，停電時由EPS應急電源給負載供電；
3.K為斷路器；Z為轉換開關；
4.EPS產品箱內分別設N、PE線接線排；
5.虛線框內均在EPS應急電源內配置。
二.單相輸入單相多回路輸出接線圖
本圖為應急照明集中供電接線應用圖；
1.通過斷路器K可控制照明燈具平時工作狀態；
2.當H無電時Z轉換為應急電源供電，實現應急照明；
3.K為斷路器；Z為轉換開關；
4.EPS應急電源產品箱內分別設N、PE線接線排；
5.虛線框內均在EPS應急電源內配置。
三.單相三輸入單相三輸出接線圖
本圖為應急照明集中供電接線應用圖；
1.通過斷路器K可控制多個回路應急燈平時工作狀態；
2.當H無電時Z轉換為應急電源供電，實現應急照明；
3.K為斷路器；Z為轉換開關；
4.EPS應急電源設備箱內分別設N、PE線接線排；
5.虛線框內均在EPS應急電源內配置。
