直流屏GZDW-400AH/DC110V

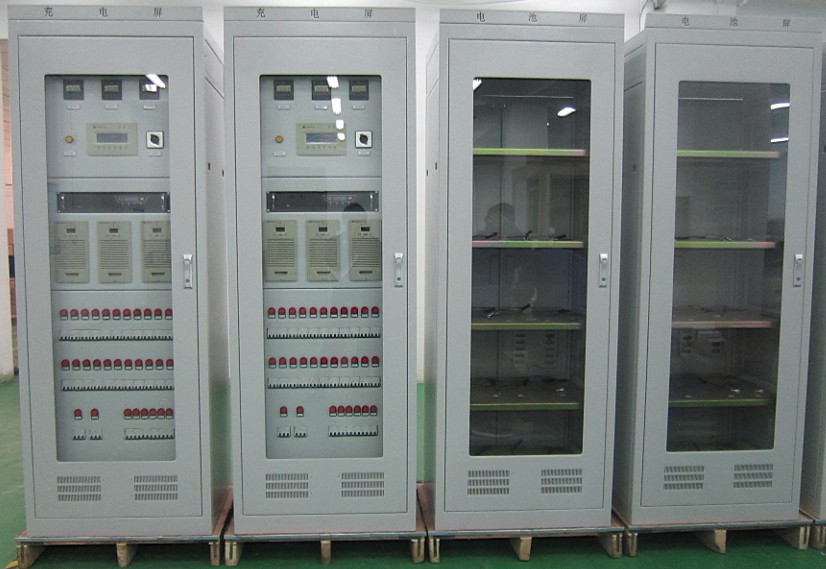

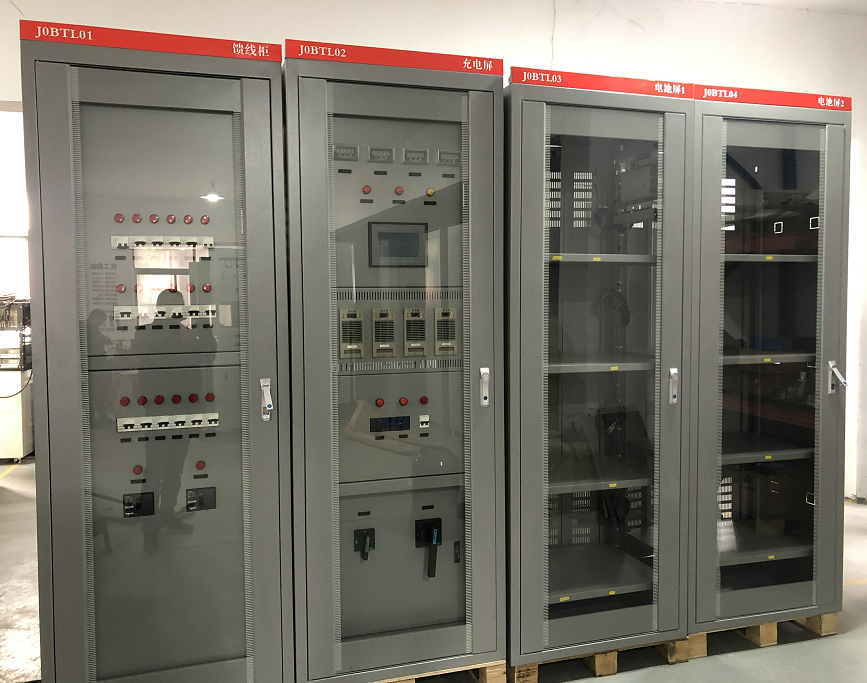

    我司直流屏400AHDC110v由4面屏組成，輸入AC380v，輸出DC 110V.如下圖產品




YY-GZDW系列直流屏應用

　  GZW系列數控直流屏適用于變電站、發電廠、通信電源系統及工礦企業，作為控制、保護、信號、事故照明等負荷的正常與事故情況下的直流電源。尤其適用于無人值守變電站，是50萬伏以下變電站理想的直流供電系統。

YY-GZDW系列直流屏簡介
PLC＋觸摸屏監控與智能型高頻模塊、鉛酸免維護蓄電池等新元件的技術組合，以及電力系統對開放式組態軟件及通信功能不斷提出更高的要求，在直流電源領域中，最終推出了自動化程度更高、保護配置更合理、自動化程度更高、全數字檢測調節和控制的智能數控直流電源屏。
產品特點：
• 采用開關電源特有的模塊化設計，冗余熱備份。
• 超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的場所。
• 充電模塊可帶電插拔，在線
• 維護，方便快捷。
• 充電模塊采用國際最新軟開關技術，轉換效率高，電磁干擾小。
• 硬件低差自主均流技術，模塊間輸出電流不平衡度典型值±3％。
• 充電模塊通過CE安規和電磁兼容認證，可靠、安全。
• 開放式接口設計，具有強大的通訊功能，很方便實現與變電站RTU裝置或電廠計算機監控系統DCS相連。
• 蓄電池自動管理及保護，實時自動監測蓄電池工作狀態及各項參數。
技術規格：

類別	名稱	指標
		220V系列	110V系列
輸入?yún)?shù)	輸入方式	單相電源L/N/PE或者三相四線制
	輸入電壓	80～285Vac或者380Vac±15％
	頻率	45～55Hz
輸出參數	直流饋出回路	依據實際情況確定
	浮充電壓	198～260Vdc	99～130Vdc
	均充電壓	220～320Vdc	110～160Vdc
	紋波系數	≤0.5％（典型值0.5％）
	穩壓精度	≤±0.5％（典型值0.1％）
	穩流精度	≤±0.5％
	充電模塊間電流不均衡度	≤±5％（典型值3％，50％～100％額定負載）
保護參數	輸入過壓切換點	470±5Vac
	輸入欠壓切換點	324±4Vac
	充電模塊輸出欠壓告警	198V	99V
絕緣特性	輸出對地	2kVac，漏電流≤30mA，時間1min，無飛弧
	輸入對地
	輸入對輸出
環境溫度	工作環境溫度	-5℃～40℃
	存儲環境溫度
音響噪音		≤55dB
機械參數	單個機柜外形尺寸（高×寬×深）	2260（或2360）mm×800mm×600mm
	單個機柜重量	＜200kg（不包括模塊、監控單元和降壓硅鏈）
