上海愈翼電氣精心為您整理了2021直流屏容量詳細計算方法
一、參考依據

GB51348-2019民用建筑電氣設計標準

DL/T 5044-2014電力工程直流電源系統設計技術規程

19DX101-1建筑電氣常用數據

工業與民用供配電設計手冊 第四版

二、設計原則

1、當采用直流電源裝置作操作電源時，直流母線電壓允許波動范圍應為額定電壓的85%～110%。

2、系統電壓選擇：專用控制負荷的直流系統宜采用110V；專供動力負荷的直流系統宜采用220V；控制負荷和動力負荷合并供電的直流系統采用220V或110V。

3、35kV、20kV或10kV變電所的直流操作電源，宜采用免維護閥控式密封鉛酸蓄電池組。

4、當斷路器（采用彈簧儲能）操動機構的儲能與合、分閘需要的電源小于10A時，直流操作電源宜采用110V。

三、電池個數選擇表

系統標稱電壓	2V電池	6V電池	12V電池
220V	104個	34個	17個
110V	52個	17個	8+1（8V）個

四、容量換算系數表

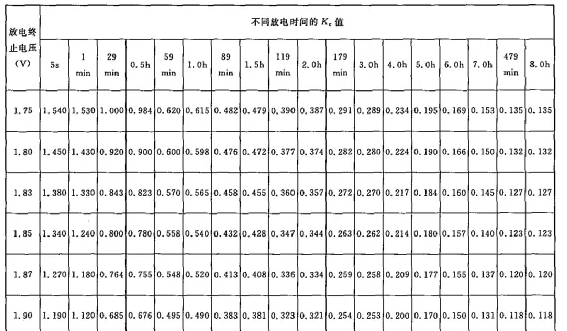

1、閥控式密封鉛酸蓄電池（貧液）（單體2V）的容量換算系數表

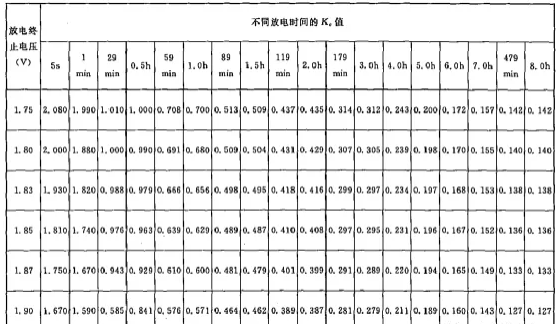

2、閥控式密封鉛酸蓄電池（貧液）（單體6V和12V）的容量換算系數表


3、閥控式密封鉛酸蓄電池（膠體）（單體2V）的容量換算系數表

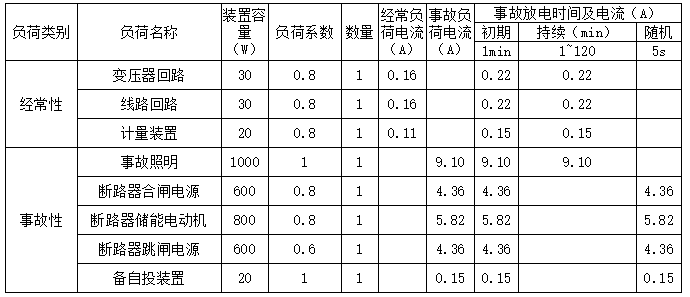

五、直流負荷統計（10kV系統，按2h事故放電）

六、容量簡化計算

1、事故放電初期階段計算容量

其中：

K-可靠系數，取1.40；

I1-初期電流統計；

Kc（1min）-1min電池的容量換算系數。

2、事故放電持續階段計算容量

其中：

K-可靠系數，取1.40；

I1-初期電流統計；

I2-持續電流統計；

Kc（119min）-119min電池的容量換算系數；

Kc（2.0h）-2.0h電池的容量換算系數。


3、事故放電隨機階段計算容量

其中：

I3-隨機電流統計；

Kc（5S）-5S電池的容量換算系數。

4、直流屏容量

（C1+CR）和（C2+CR）分別計算取大者。

七、實例

例：已知某變電站，4回10kV線路柜，2面計量柜，4回變壓器柜，事故照明1kW，備自投裝置1套，選用閥控式密封鉛酸蓄電池（膠體）（單體2V），放電終止電壓為1.87V，計算直流屏容量。

計算：

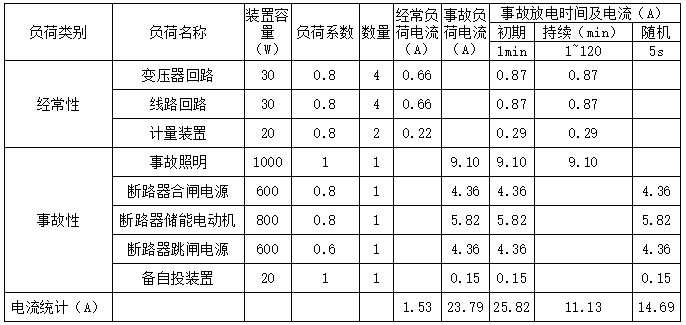

1、直流負荷統計

2、事故放電初期階段計算容量

其中：

K-可靠系數，取1.40；

I1-初期電流統計；

Kc（1min）-查表閥控式密封鉛酸蓄電池（膠體）（單體2V）的1min容量換算系數為0.94。

3、事故放電持續階段計算容量

其中：

K-可靠系數，取1.40；

I1-初期電流統計；

I2-持續電流統計；

Kc（119min）-查表閥控式密封鉛酸蓄電池（膠體）（單體2V）的119min容量換算系數為0.292；

Kc（2.0h）-查表閥控式密封鉛酸蓄電池（膠體）（單體2V）的2.0h容量換算系數為0.290。

4、事故放電隨機階段計算容量

其中：

I3-隨機電流統計；

Kc（5S）-查表閥控式密封鉛酸蓄電池（膠體）（單體2V）的5S容量換算系數為1.000。

5、直流屏容量

（C1+CR）=38.5+14.7=53.2Ah

（C2+CR）=52.9+14.7=67.6Ah



取較大值67.6Ah，因放電終止電壓取值較高，可取標稱容量65Ah。
